X射线实时成像检测系统

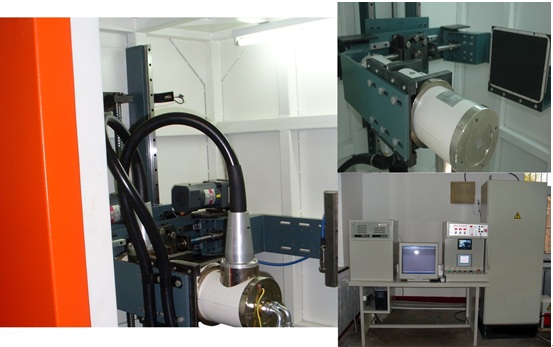

说明: C:\Users\junlin\Desktop\无标题.jpg



产品介绍:



    本公司生产的X射线数字成像系统,采用了国际先进的数字化成像技术,利用微电子技术和计算机技术对图像进行处理、分析,配以机械传动装置,可选择不同角度以最佳动态效果观察工件内部缺陷,提高了检测灵敏度,具有检测效率高、成本低、易保存、调用简单等特点。



主要技术参数:



1、检测范围:金属材料



2、电源:AC 380V±10%,50Hz,三相五线制,总功率小于10KW。



4、X射线系统主要参数

射线管:最大电压350KV,最大功率:800W/1000W

射线管焦点:0.4mm/1.0mm

辐射角度为30°×40°



5、成像系统主要参数:本系统配置3种探测器

(1)PaxScan 2520V 面阵列探测器

     分辨力:3.94lp/mm

     有效面积:19.3cm×24.2cm

     动态范围:14bit

     防护等级:225KV

(2)SEZ W3-0320 线阵列探测器

     分辨力:0.25~1.3mm

     有效长度:320mm

     动态范围:12bit

     积分时间:最小2ms

     防护等级:320KV

(3)XW8800_160_024c 线阵列探测器

     分辨力:0.4mm

     有效长度:600mm

     动态范围:16bit

     积分时间:最小0.4ms

     防护等级:160KV



6、机械定位精度:±1mm



说明: C:\Users\junlin\Desktop\无标题.png

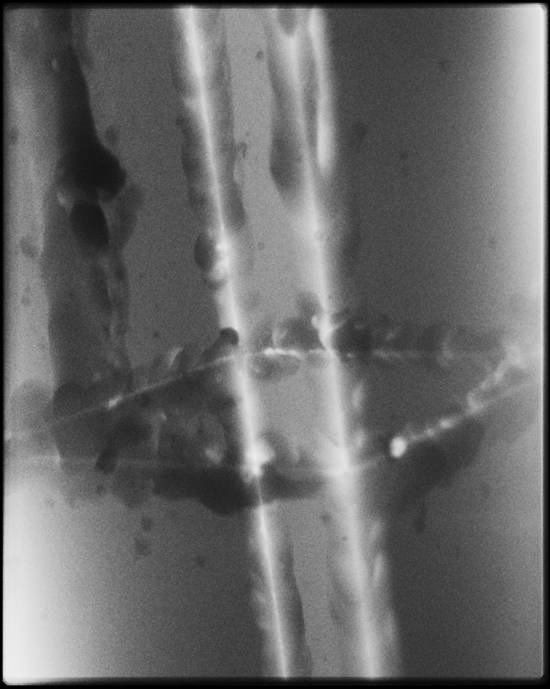

焊缝检测X光图像







说明: C:\Users\junlin\Desktop\无标题.jpg

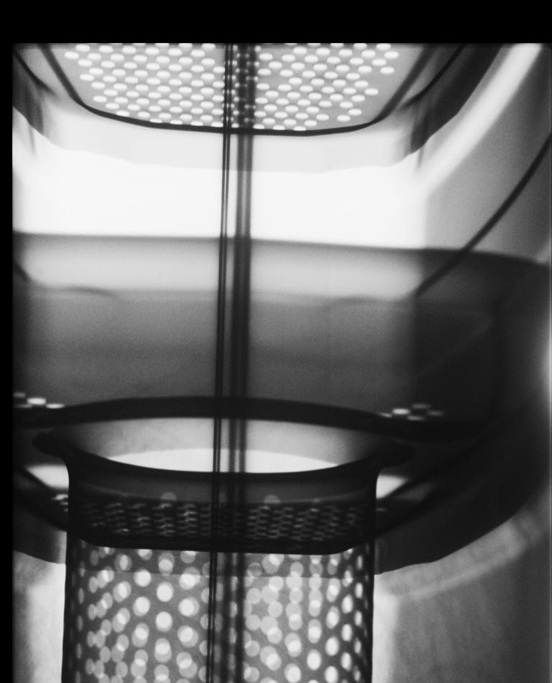

汽车排气管X光图像
